ggforce: Extensiones para ggplot2

Librería

Autor principal

Thomas Lin Pedersen

Datos de muestra

ggforce es una extensión de ggplot2 creada por Thomas Lin Pedersen, el mantenedor actual de ggplot2. Añade nuevas geoms, estadísticas y facetas que complementan el paquete base. Usamos el dataset iris a lo largo del post.

# install.packages("ggforce")
library(ggplot2)
library(ggforce)

head(iris, 6)

`geom_sina()`

geom_sina() es una variación del jitter que restringe los puntos dentro de la forma del violín, combinando la información de densidad del violín con los puntos individuales del jitter. Superponlo sobre geom_violin() para tener una visión completa de la distribución.

# install.packages("ggforce")
library(ggplot2)
library(ggforce)

ggplot(iris, aes(x = Species,
                 y = Sepal.Length,
                 color = Species)) +
  geom_violin(alpha = 0.2) +
  geom_sina() +
  theme_minimal()

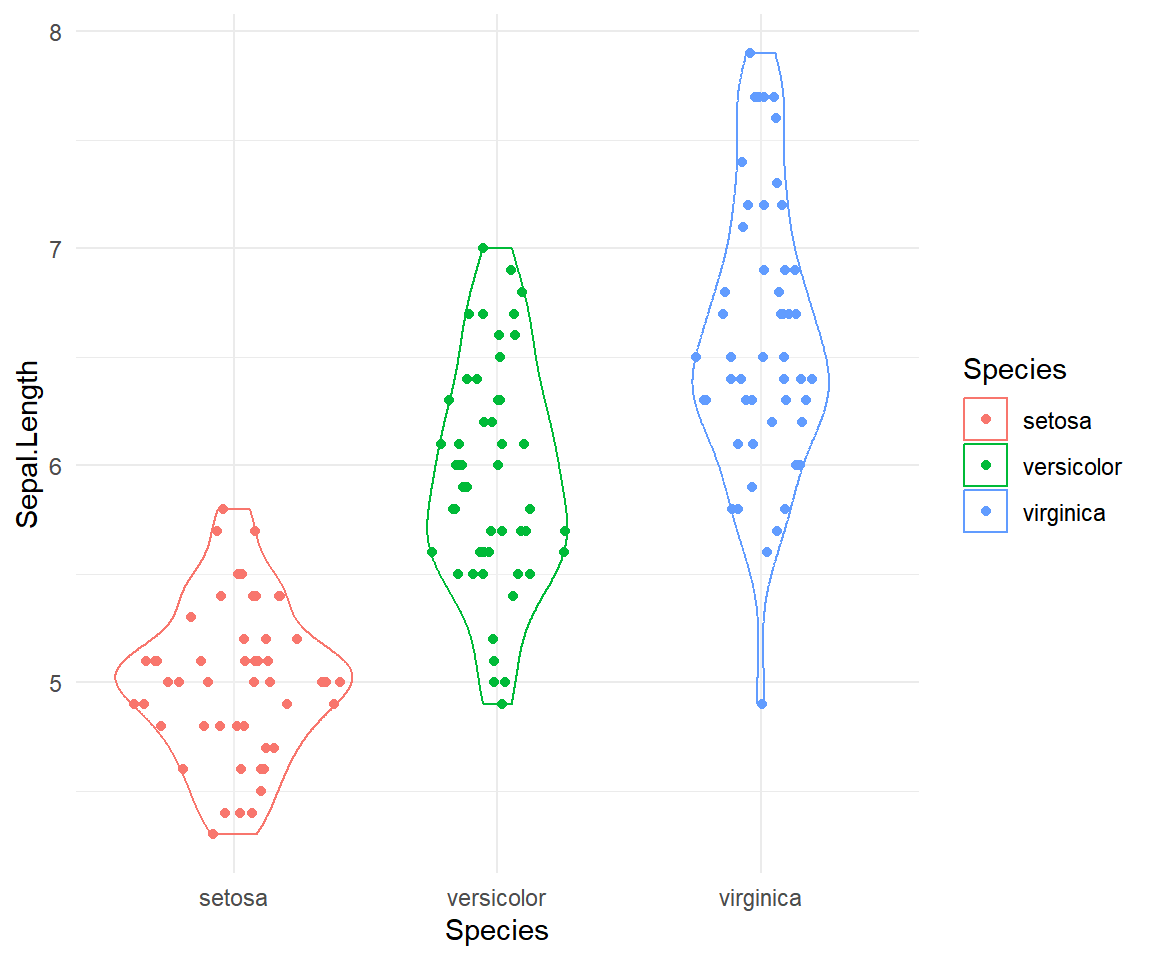

Gráfico sina con ggforce geom_sina en R

`geom_mark_ellipse()`

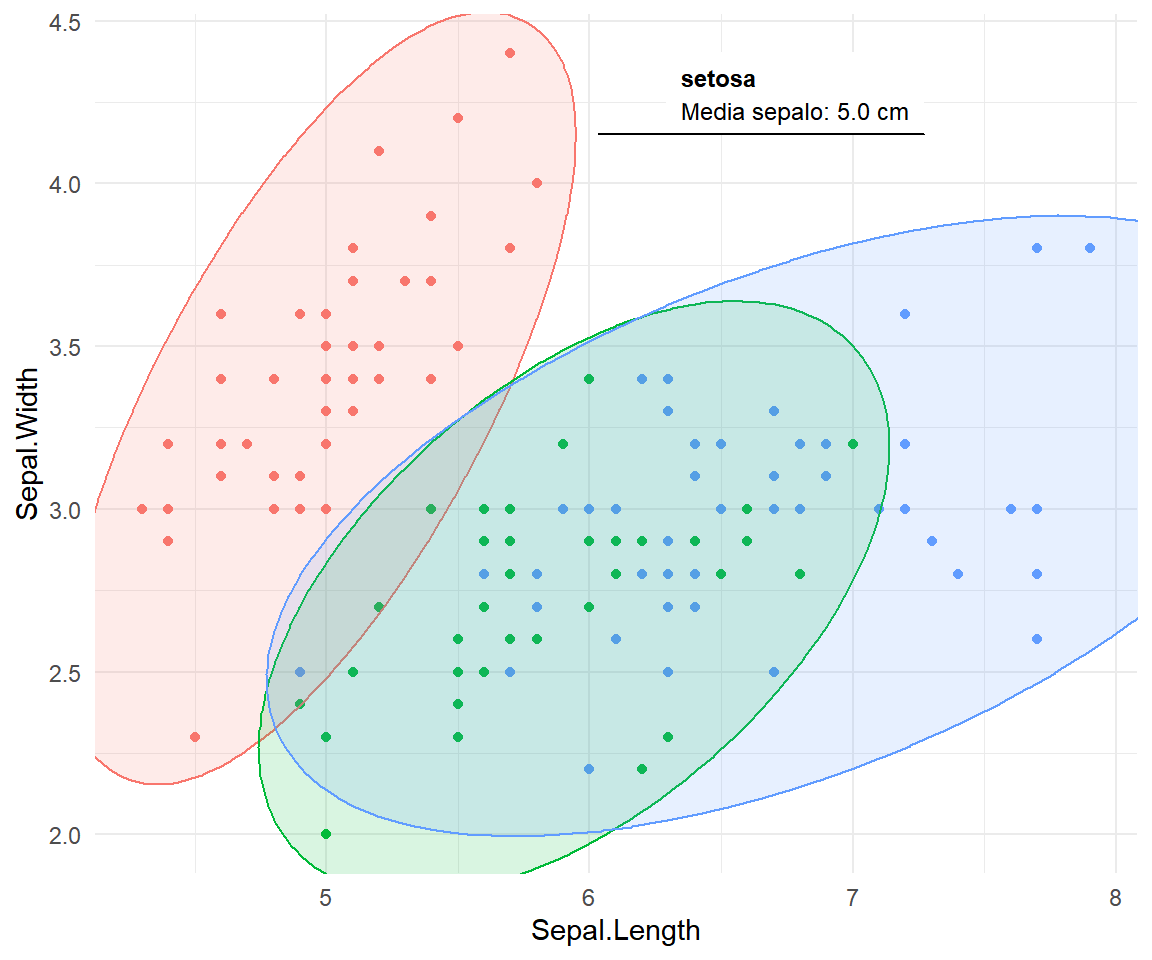

Marcar grupos con elipses usando ggforce geom_mark_ellipse en R

geom_mark_ellipse() dibuja una elipse alrededor de cada grupo. Mapea label y opcionalmente description dentro de aes() para añadir anotaciones con descripción. Controla el tamaño del texto con label.fontsize y el espacio interior con expand.

# install.packages("ggforce")
library(ggplot2)
library(ggforce)

ggplot(iris, aes(x = Sepal.Length,
                 y = Sepal.Width,
                 color = Species)) +
  geom_point() +
  geom_mark_ellipse(
    aes(fill = Species, label = Species,
        description = desc),
    alpha = 0.15, label.fontsize = 9) +
  theme_minimal() +
  theme(legend.position = "none")

`geom_mark_hull()`

geom_mark_hull() dibuja un hull cóncavo que se ajusta al contorno de los puntos del grupo. El argumento concavity controla el ajuste: valores bajos producen un contorno más cóncavo, valores altos tienden hacia un hull convexo.

# install.packages("ggforce")
library(ggplot2)
library(ggforce)

ggplot(iris, aes(x = Sepal.Length,
                 y = Sepal.Width,
                 color = Species)) +
  geom_point() +
  geom_mark_hull(
    aes(fill = Species, label = Species),
    alpha = 0.15, concavity = 2) +
  theme_minimal() +
  theme(legend.position = "none")

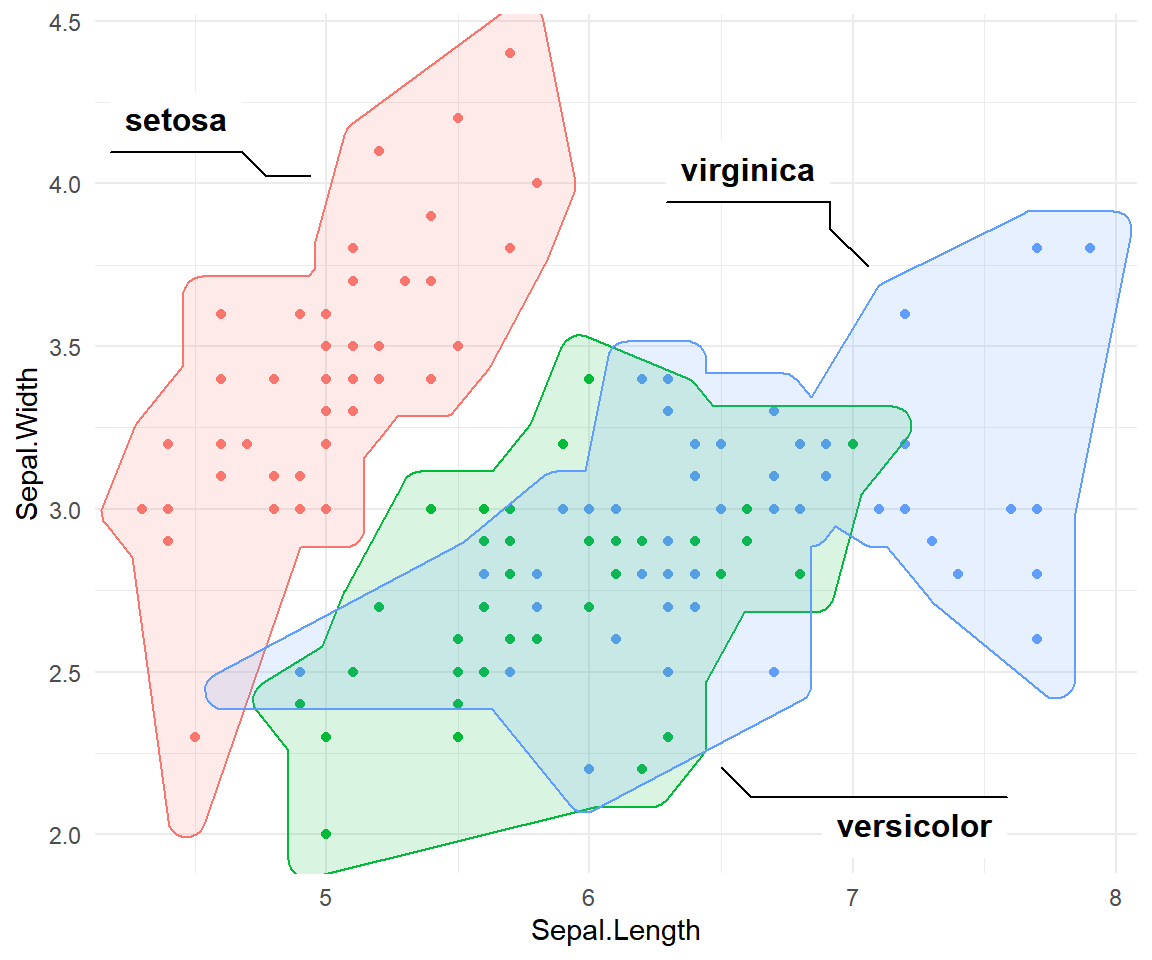

Marcar grupos con hull cóncavo usando ggforce geom_mark_hull en R

`geom_mark_rect()`

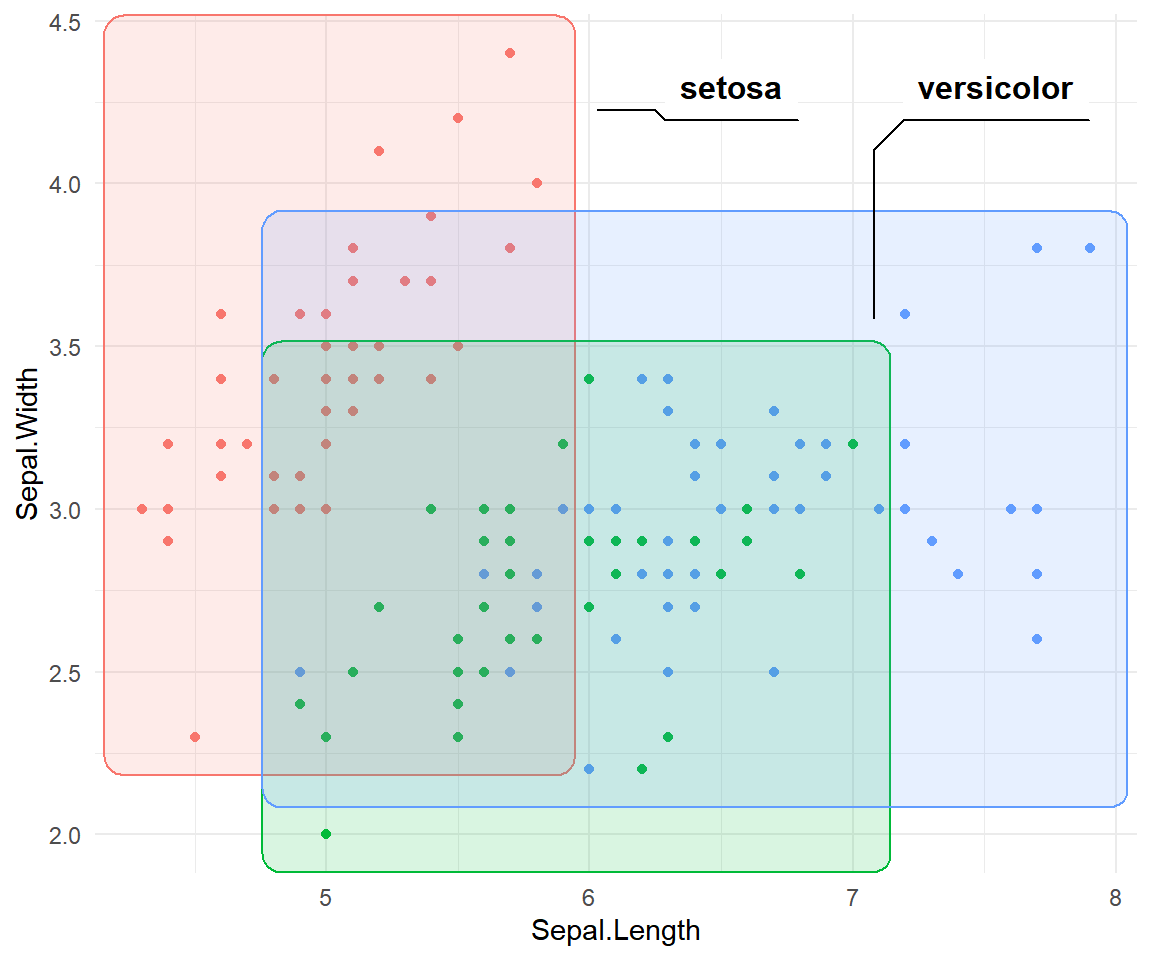

Marcar grupos con rectángulos usando ggforce geom_mark_rect en R

geom_mark_rect() dibuja el rectángulo delimitador mínimo alineado con los ejes alrededor de cada grupo. Es el más compacto de los tres mark geoms y funciona bien cuando los grupos tienen una forma aproximadamente rectangular. Acepta los mismos argumentos de label, description y estilo que los otros mark geoms.

# install.packages("ggforce")
library(ggplot2)
library(ggforce)

ggplot(iris, aes(x = Sepal.Length,
                 y = Sepal.Width,
                 color = Species)) +
  geom_point() +
  geom_mark_rect(
    aes(fill  = Species,
        label = Species),
    alpha = 0.15) +
  theme_minimal() +
  theme(legend.position = "none")

`geom_parallel_sets()`

geom_parallel_sets() dibuja un diagrama tipo Sankey que muestra cómo se distribuyen las observaciones entre varias variables categóricas. Primero transforma los datos con gather_set_data(), luego usa tres geoms: geom_parallel_sets() para las cintas, geom_parallel_sets_axes() para las barras de eje y geom_parallel_sets_labels() para las etiquetas.

# install.packages("ggforce")
library(ggplot2)
library(ggforce)

df_long <- gather_set_data(
  iris[, c("Species", "Sepal.Size")], 1:2)

ggplot(df_long, aes(x = x, id = id,
                    split = y, value = 1)) +
  geom_parallel_sets(aes(fill = Species), alpha = 0.4) +
  geom_parallel_sets_axes(axis.width = 0.1) +
  geom_parallel_sets_labels(colour = "white") +
  theme_void()

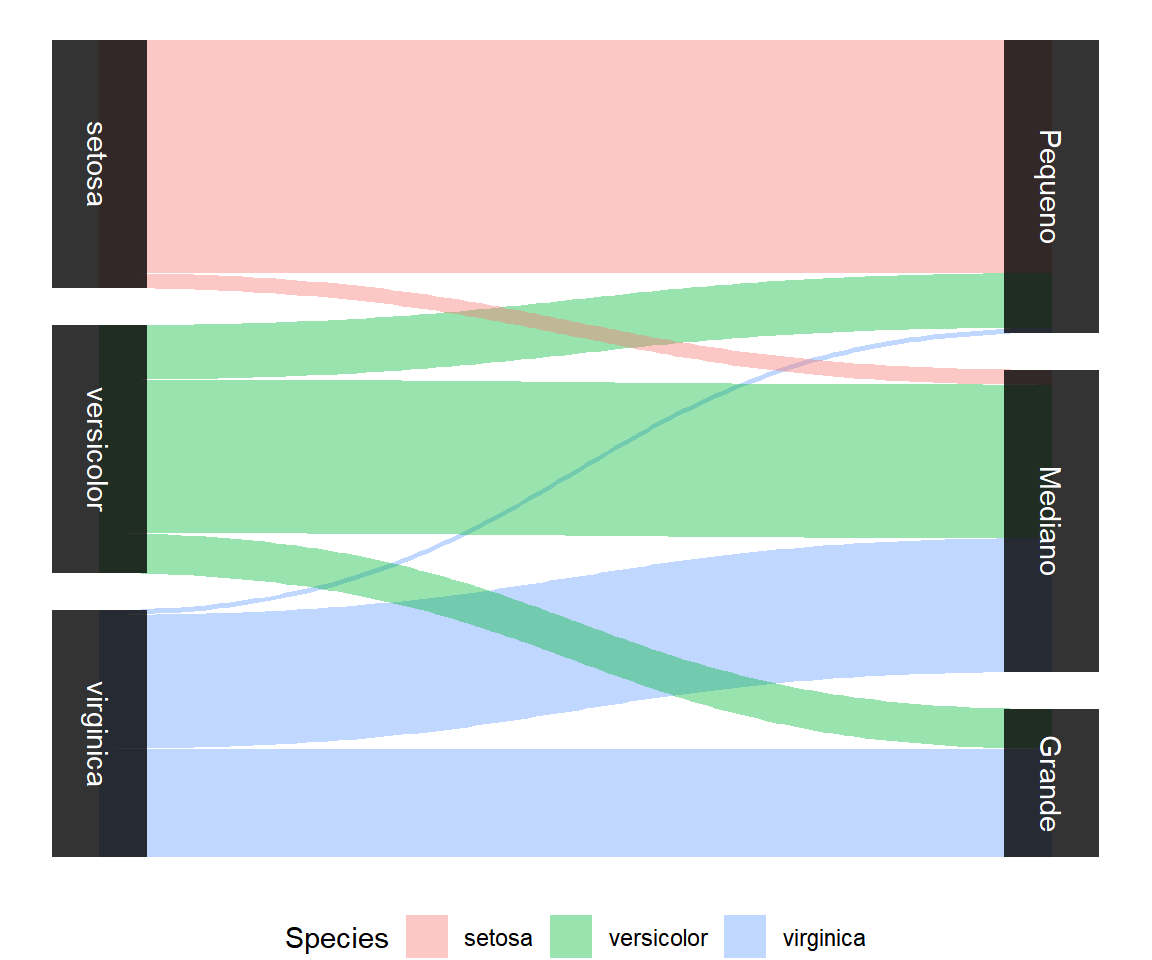

Diagrama de conjuntos paralelos con ggforce geom_parallel_sets en R

`facet_wrap_paginate()`

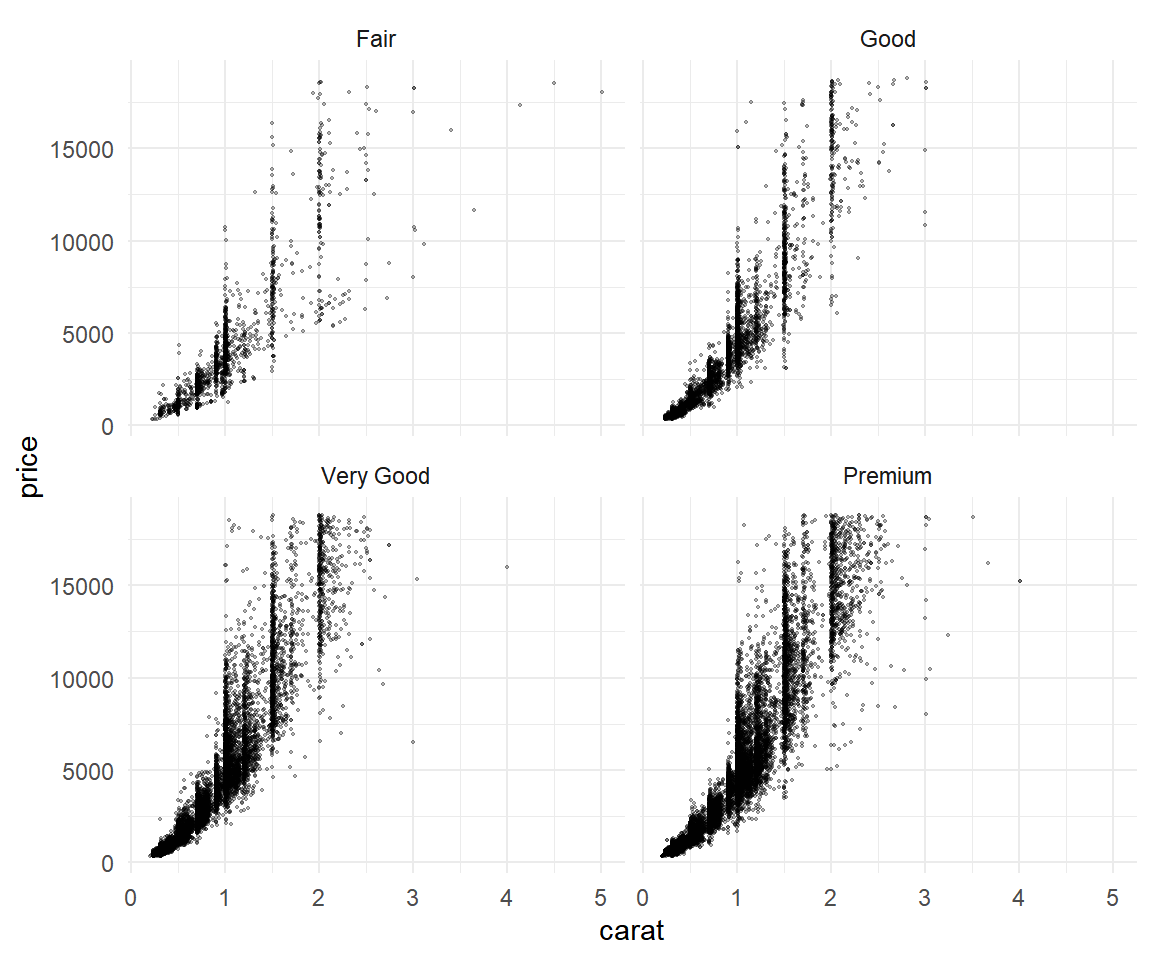

Facetas paginadas con ggforce facet_wrap_paginate en R

facet_wrap_paginate() funciona como facet_wrap() pero distribuye los paneles en páginas. Define la cuadrícula con ncol y nrow, y cambia page para renderizar un subconjunto diferente. Usa n_pages() con la misma llamada para saber el total de páginas disponibles.

# install.packages("ggforce")
library(ggplot2)
library(ggforce)

ggplot(diamonds, aes(x = carat, y = price)) +
  geom_point(alpha = 0.3, size = 0.3) +
  facet_wrap_paginate(~ cut,
                      ncol = 2, nrow = 2,
                      page = 1) +
  theme_minimal()
